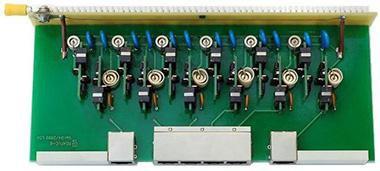

Info-Sys РГ4GPoE-6LSA

Описание Info-Sys РГ4GPoE-6LSA

Предназначен для защиты оборудования, использующего среду передачи Ethernet 10/100/1000Base-TX, поддерживающего технологию PoE (Power Over Ethernet IEEE 802.3af и 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарты IEEE 802.3af/at предусматривают две схемы организации дистанционного питания для сетей Ethernet. Модуль РГ4РоЕ поддерживает обе схемы.
Устройство может быть смонтировано в стойку (19', 1U) с помощью специального корпуса.

По сравнению с другими аналогичными устройствами данное изделие обладает следующими преимуществами:

Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
Не имеют ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

Подключение грозозащиты

Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Применение газонаполненного разрядника в схеме подключения данного устройства к заземлению обеспечивает отсутствие уравнивающих токов в кабельных системах, неохваченных системой уравнивания потенциалов. Это позволяет применить устройство на обоих концах защищаемого кабельного сегмента. Размещение устройств РГ4PoE.x-x-220 на обоих концах кабеля обеспечивает максимально высокую стойкость системы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещенных на большой высоте (10 метров и более).

Рекомендации по применению

Обустройство грозозащиты только на одном конце кабельного сегмента гарантированно создает проблемы на противоположном конце кабеля. Полная защита оборудования предполагает размещение защитных устройств на обоих концах кабельного сегмента. Применение газонаполненного разрядника в схеме подключения данного устройства к заземлению обеспечивает отсутствие уравнивающих токов в кабельных системах, неохваченных системой уравнивания потенциалов. Это позволяет применить устройство на обоих концах защищаемого кабельного сегмента. Размещение устройств на обоих концах кабеля обеспечивает максимально высокую стойкость системы защиты, которую можно применять для кабельных сегментов большой длины (80 метров и более), размещенных на большой высоте (10 метров и более).

Характеристики .singTable { font-family:Arial, Helvetica, sans-serif, color:#666, font-size:12px, text-shadow: 1px 1px 0px #fff, background:#eaebec, margin:20px, border:#ccc 1px solid, border-collapse:separate, width: 100%, -moz-border-radius:3px, -webkit-border-radius:3px, border-radius:3px, -moz-box-shadow: 0 1px 2px #d1d1d1, -webkit-box-shadow: 0 1px 2px #d1d1d1, box-shadow: 0 1px 2px #d1d1d1, } .singTable th { font-weight:bold, padding:21px 25px 22px 25px, border-top:1px solid #fafafa, border-bottom:1px solid #e0e0e0, background: #ededed, background: -webkit-gradient(linear, left top, left bottom, from(#ededed), to(#ebebeb)), background: -moz-linear-gradient(top, #ededed, #ebebeb), } .singTable th:first-child{ text-align: left, padding-left:20px, } .singTable tr:first-child th:first-child{ -moz-border-radius-topleft:3px, -webkit-border-top-left-radius:3px, border-top-left-radius:3px, } .singTable tr:first-child th:last-child{ -moz-border-radius-topright:3px, -webkit-border-top-right-radius:3px, border-top-right-radius:3px, } .singTable tr{ padding-left:20px, } .singTable tr td:first-child{ text-align: left, padding-left:20px, border-left: 0, } .singTable tr td { padding: 8px 10px 8px 15px, border-top: 1px solid #ffffff, border-bottom:1px solid #e0e0e0, border-left: 1px solid #e0e0e0, background: #fafafa, background: -webkit-gradient(linear, left top, left bottom, from(#fbfbfb), to(#fafafa)), background: -moz-linear-gradient(top, #fbfbfb, #fafafa), } .singTable tr:nth-child(even) td{ background: #f6f6f6, background: -webkit-gradient(linear, left top, left bottom, from(#f8f8f8), to(#f6f6f6)), background: -moz-linear-gradient(top, #f8f8f8, #f6f6f6), } .singTable tr:last-child td{ border-bottom:0, } .singTable tr:last-child td:first-child{ -moz-border-radius-bottomleft:3px, -webkit-border-bottom-left-radius:3px, border-bottom-left-radius:3px, } .singTable tr:last-child td:last-child{ -moz-border-radius-bottomright:3px, -webkit-border-bottom-right-radius:3px, border-bottom-right-radius:3px, } .singTable tr:hover td{ background: #f2f2f2, background: -webkit-gradient(linear, left top, left bottom, from(#f2f2f2), to(#f0f0f0)), background: -moz-linear-gradient(top, #f2f2f2, #f0f0f0), } .singTable a:link { color: #666, font-weight: bold, text-decoration:none, } .singTable a:visited { color: #999999, font-weight:bold, text-decoration:none, } .singTable a:active, .singTable a:hover { color: #bd5a35, text-decoration:underline, }

Подключение кабеля	---		Коннектор LSA
Gigabit Ethernet (1 G)	Защищаемые проводники		1,2,3,4,5,6,7,8
Вносимые потери в полосе рабочих частот	5 - 95 МГц		&lt, 0,4 ДБ
Возвратные потери на частоте:		10 МГц 50 МГц 100 МГц	&gt, 30 ДБ &lt, 20 дБ &lt, 15 дБ
Проходная емкость ВХОД - ВЫХОД			&lt, 110 пФ
Испытательное напряжение ВХОД - ВЫХОД			15000 В
Разброс параметров по каналам			&lt, 10%
Размеры (без соединительного кабеля)			&lt, 10%
Вес			110 г
Переходное затухание между каналами на частоте 90 МГц			&gt, 30 ДБ
Размеры (без соединительного кабеля)			215 x 83 x 40 мм
