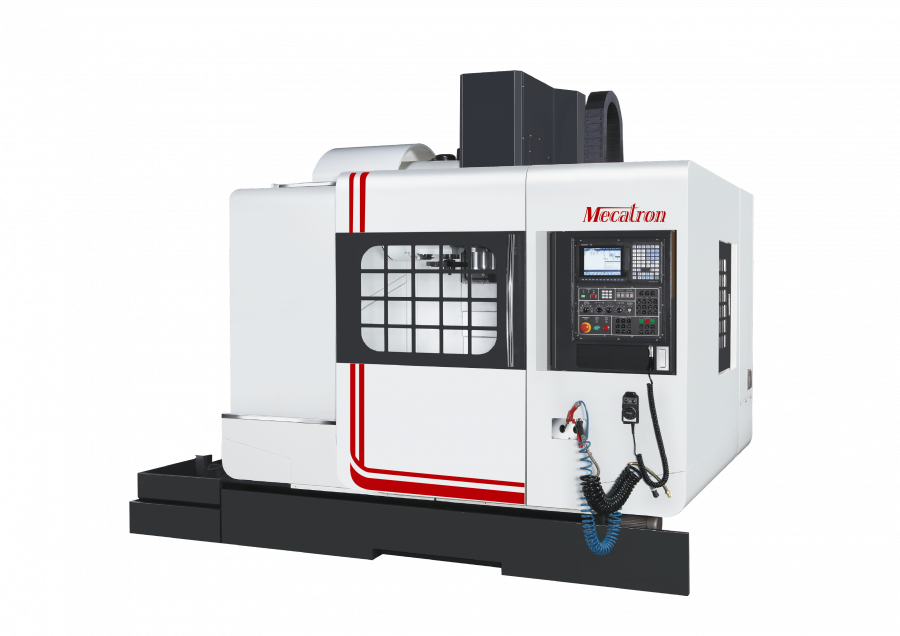

Вертикальный обрабатывающий фрезеровочный центр VMC-600

Обрабатывающий центр с ЧПУ VMC600 обладает жесткой литой станиной из чугуна Meehanite, что обеспечивает высокую точность, производительность, надежность, скорость и точность обработки. Станок предназначен для фрезерования, сверления, развёртывания, растачивания и обработки корпусных деталей, пресс-форм в серийном или единичном производстве.

Комплектация:

Стандартная комплектация:

1. ЧПУ FANUC/MITSUBISHI/SIEMENS
2. Линейные направляющие качения X, Y, Z
3. Сменщик инструментов карусельного типа
4. Система продувки шпинделя
5. Теплообменник электрошкафа
6. Шпиндель BT40, ременного типа 8000 об/мин
7. Водонепроницаемая лампа освещения рабочей зоны
8. Система подачи СОЖ
9. Индикаторная лампа оператора
10. Оправка для очистки шпинделя
11. Пистолет для обдува и подачи СОЖ
12. Выносной пульт управления
13. Автоматическая система смазки
14. Маслоохладитель шпинделя
15. Инструкция по эксплуатации и обслуживанию
16. Инструментальный ящик
17. Трансформатор

Дополнительная комплектация:

1. Сменщик инструментов с поворотной рукой
2. Конвейер для стружки шнекового типа
3. Конвейер для стружки цепного типа
4. Система промывки станка от стружки
5. Скорость вращения шпинделя 10000/12000 об/мин
6. Шпиндель прямого привода на 12000/15000 об/мин
7. Встроенный шпиндель на 24000/30000 об/мин
8. Подача СОЖ через шпиндель
9. Оптические линейки
10. Маслосборщик
11. Конус шпинделя BT50
12. 4-я ось - поворотный стол
13. Линейные направляющие роликового типа

Технические характеристики:

• Размер стола: 450×800 мм
• Т-пазы: 16×4×100
• Максимальная нагрузка на стол: 350 кг
• Перемещение по осям X, Y, Z: 650×450×500 мм
• Расстояние шпиндель/стол: 120-610 мм
• Расстояние между осью шпинделя и колонной: 540 мм
• Ширина двери: 850 мм
• Конус шпинделя: BT40
• Скорость вращения шпинделя: 8000 об/мин
• Ускоренное перемещение по осям X, Y, Z: 30/30/30 м/мин
• Максимальная скорость реза: 5-10000 мм/мин
• Мощность привода шпинделя: 7.5 кВт
• Мощность привода по осям X, Y, Z: 1.5/1.5/2 кВт
• Сменщик инструмента: 16
• Давление воздуха: 6 кг/см²
• Мощность насоса СОЖ: 0.55 кВт
• Емкость бака: 250 л
• Габаритные размеры станка: 2400×2200×2500 мм
• Вес: 4800 кг

Дополнительная информация

• Станина отлита из высококачественного чугуна Meehanite.
• Большой выбор шпинделей для высокоскоростной резки, низкий уровень шума.
• Высокая режущая способность сочетается с превосходной точностью и производительностью.
• Основание мотора и корпус посадки подшипника ШВП являются единой литой деталью. Высокоточные гибкие муфты обеспечивают лучшую жесткость и точность прямого соединения ШВП и серводвигателя, могут эффективно компенсировать ошибки вызванные установкой, такие, как эксцентриситет, прогиб и зазор между валом и создаваемая при работе вибрация. Это продлевает срок службы ШВП и обеспечивает лучшую точность и стабильность подачи.
• Все станки оснащены водонепроницаемым рабочим светодиодным освещением в качестве стандартного оборудования.
• Специальные медные трубки используемые в централизованной автоматической системе смазки имеют детекторные поршни с датчиком давления, который может отправлять сигналы состояния в режиме реального времени. Если есть какие-либо проблемы с закупоркой трубок вызванные загрязнением, датчик отправит аварийное сообщение в ПЛК и уведомит пользователя о необходимости принятия мер.
